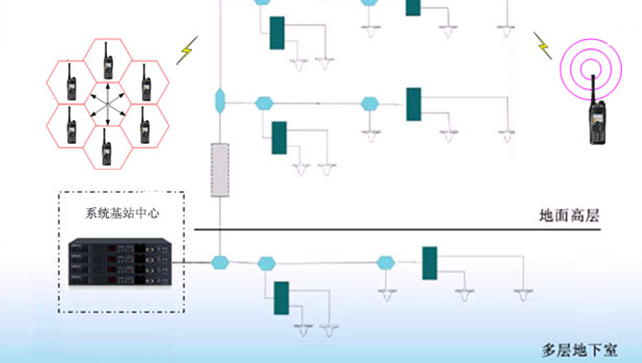

系統結構示意圖

由同軸電纜，耦合分配器，二功率分配器和室內全向天線組成，由于本項目鋼筋水泥建筑對電磁波造成的嚴重衰減和屏蔽作用，本系統根據其建筑結構，在建筑群的地下層和地面樓層內安裝若干副收發分布天線，每副天線都分配有相應的覆蓋區域。

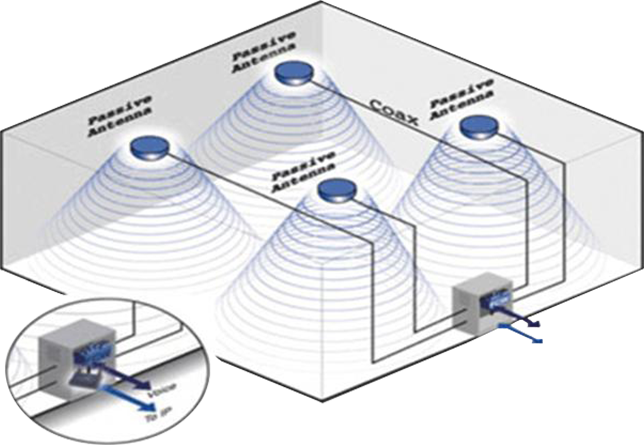

系統天線布局

室內天線分布系統是系統重要的傳輸部分，通過合理的預設計，現場勘測，深化設計后，可以使作為網絡末梢的室內天線做覆蓋的范圍環環相扣，由多個小區組成一個大的通信網。

采用小功率的優點是信號易于控制，輻射小，對外干擾小；缺點是會提高整個室內覆蓋系統的總造價，因此需要在布放原則和經濟性之間尋找最佳平衡點。天線的布放與建筑物結構緊密相關，需要根據模擬測試效果選擇天線布放位置，同時考慮不同樓層結構的差異性。

系統信號強度推算

根據無線電管理局的設計要求，天線末端的最大信號強度不能高于15dBm，根據自由空間損耗公式

1：L = 32.4 + 20log (F) + 20Log(D)

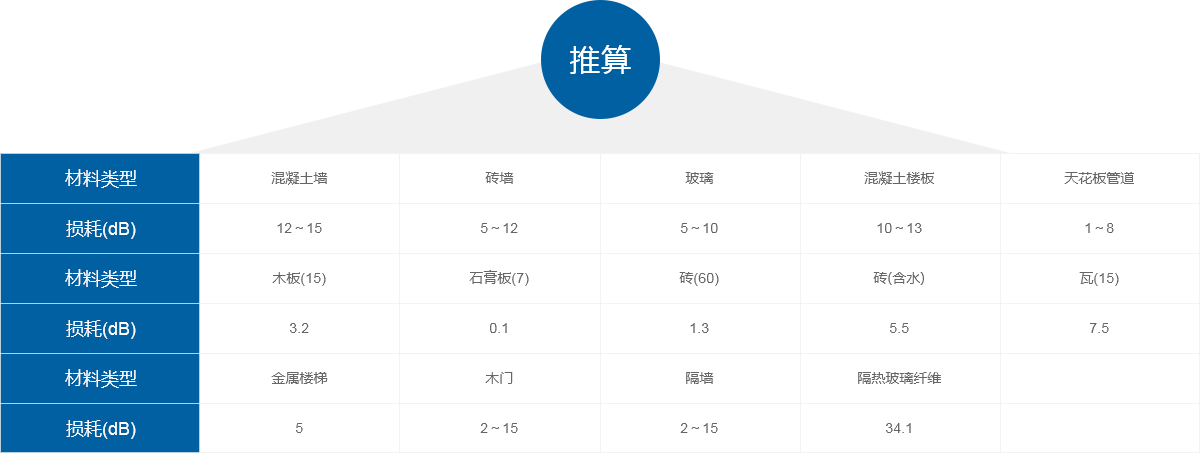

普通大樓建材和結構產的平均信號損耗如下所示：

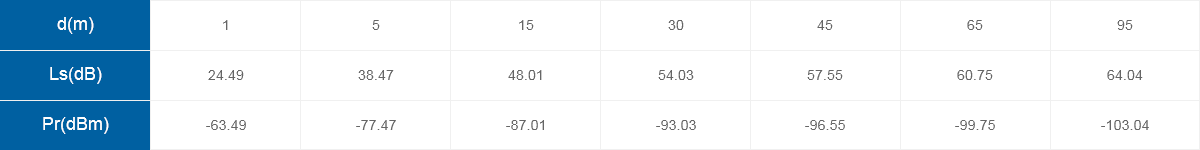

綜合考慮這些因素，設平均信號損耗取為13dB，人體的影響可考慮損失3dB，傳播路徑損耗考慮瑞利衰落留有余量為20dB，設計余量為5dB，由計算可得到天線輸出為10dBm時不同距離的路徑損耗值及相應的接受電平如下表所示：

由于對講機的靈敏度為-112dBm左右，市區電磁背景噪聲-110dbm，對于室內盲區的覆蓋，信號電平P≥-90dBm，即可滿足覆蓋要求，即一般建筑體，每個天線點可以有15~20米覆蓋半徑。但考慮到覆蓋電梯,電磁環境比較惡劣，對無線信號的干擾及衰減比較大，所以要在電梯及機房附近分別安裝天線覆蓋。
